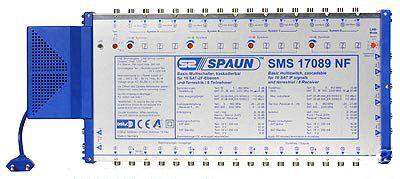

Basis-Multischalter
einsetzbar
- als Einzelschalter für
8 Teilnehmer / Receiver
- zur Kaskadierung mit SMK 17x9 F,
- als Nachverstärker oder
- als Abschlussbauteil
in einer Kaskade. |
|
|
|
Ausstattungsmerkmale:
Integriertes, energiesparendes
Schaltnetzteil
U~: 100 ... 240 V / 50 ... 60 Hz. |
|
|
|
LED-Kontrollanzeige:
grün = aktiv
gelb= Standby
rot= DC Fehler |
|
|
|
Erdungsklemme. |
|
|
|
Terrestrik:
• Der terrestrische Eingang ist
rückwegtauglich.
• Integrierter Spannungswahlschalter
0 V / 18 V. |
|
|
|
SAT-ZF:
- Synchron-Pegelsteller pro
SAT-ZF-System 0 ... -10 dB.
- Vorentzerrung in allen
Verstärkerzügen.
- LNB-Versorgungsspannung wählbar:
• 12 V (SMATV), • 18 V (Twin) oder
• 22 kHz (Universal).
- Ein spezielles Verstärker-/Filter-
Konzept verbessert deutlich die
Intermodulationseigenschaften des
Basis-Multischalters.
- Das steilflankige Vorfilter garantiert,
dass Störprodukte der LNBs die
Verstärkerstufen nicht übersteuern.
- Ein zusätzliches Filter nach der
Verstärkerstufe bewirkt, dass
Intermodulationsprodukte und
Rauscheinflüsse die Terrestrik
nicht beeinträchtigen.
• Der Multischalter verfügt über eine
Standby-Schaltung. Sowohl die
SAT-ZF-Verstärker wie auch die
Fernspeisung der LNBs sind nur
aktiv, wenn mindestens ein
Teilnehmer eine Fernspeisung zum
Multischalter schickt. |
|
|
|
|
|
|
|
|
|
• Der Multischalter unterstützt
DiSEqC 2.0; das bedeutet
die Unterstützung der bidirektionalen
Kommunikation zwischen
Receiver und Multischalter. |
|
|
|
• Dem Multischalter liegen
17 DC-entkoppelte Abschluss-
widerständ bei. Damit sind die
Stammleitungen abzuschließen. |
|
|
|
|
|
|
|
Technische Daten: |
|
|
|
Frequenzbereiche: |
|
|
|
- Terrestrik passiv |
5 ... 862 MHz |
|
|
- SAT-ZF |
950 ... 2200 MHz |
|
|
Verstärkung / Stammleitungen: |
|
|
|
- Terr.: 0 |
-5 dB |
|
|
- SAT: 1 ... 16 |
16 ... 20 dB |
|
|
Pegelstellbereich SAT: |
0 ... -10 dB |
|
|
Rauschmaß SAT: |
< 7 dB |
|
|
Übersprechdämpfung: |
> 26 dB |
|
|
Stromabgabe Terr.: |
18 V / 250 mA |
|
|
LNB-Stromabgabe: |
|
|
|
- Gesamt-Fernspeisestrom: |
1200 mA |
|
|
- Einzel-Fernspeisestrom: |
300 mA |
|
|
Leistungsaufnahme: |
|
|
|
- max. Terr. 18 V / 250 mA: |
54 W |
|
|
- max. Terr. 0 V: |
50 W |
|
|
- Standby / Terr. 18 V / 250 mA: |
8 W |
|
|
- Standby / Terr. 0 V: |
3 W |
|
|
Max. Ausgangspegel: |
|
|
|
EN 50083-3 / 35 dB IMA3: |
110 dBµV |
EN 50083-3 / 35 dB IMA3: |
|
EN 50083-3 / 35 dB IMA2: |
